Галерея схем

26 схем со скриптами и готовыми файлами .ms14. Каждая открыта и проверена в NI Multisim 14.3. Нажмите на схему, чтобы увеличить.

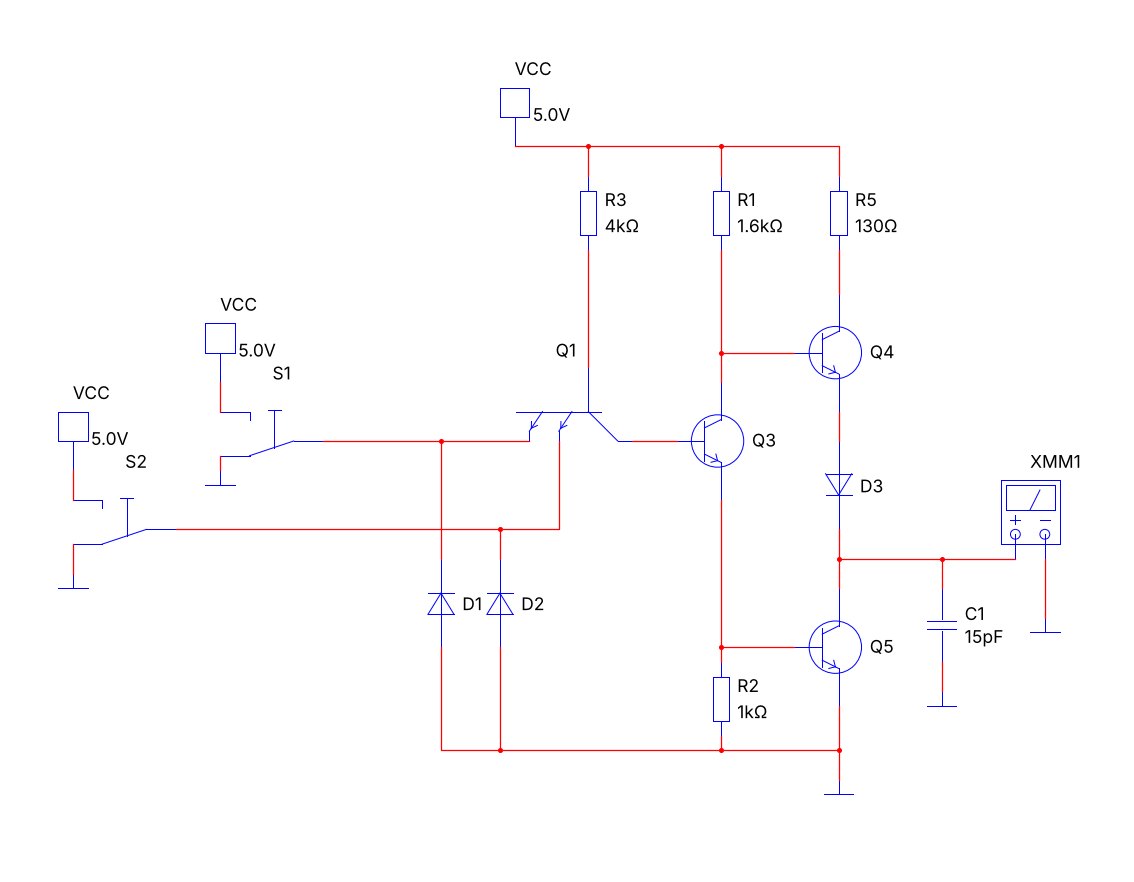

SN7400 — Классический ТТЛ 2И-НЕ с многоэмиттерным входом
ТТЛSN7400Классический ТТЛ 2И-НЕ с многоэмиттерным входом
Скачать .ms14Скрипт

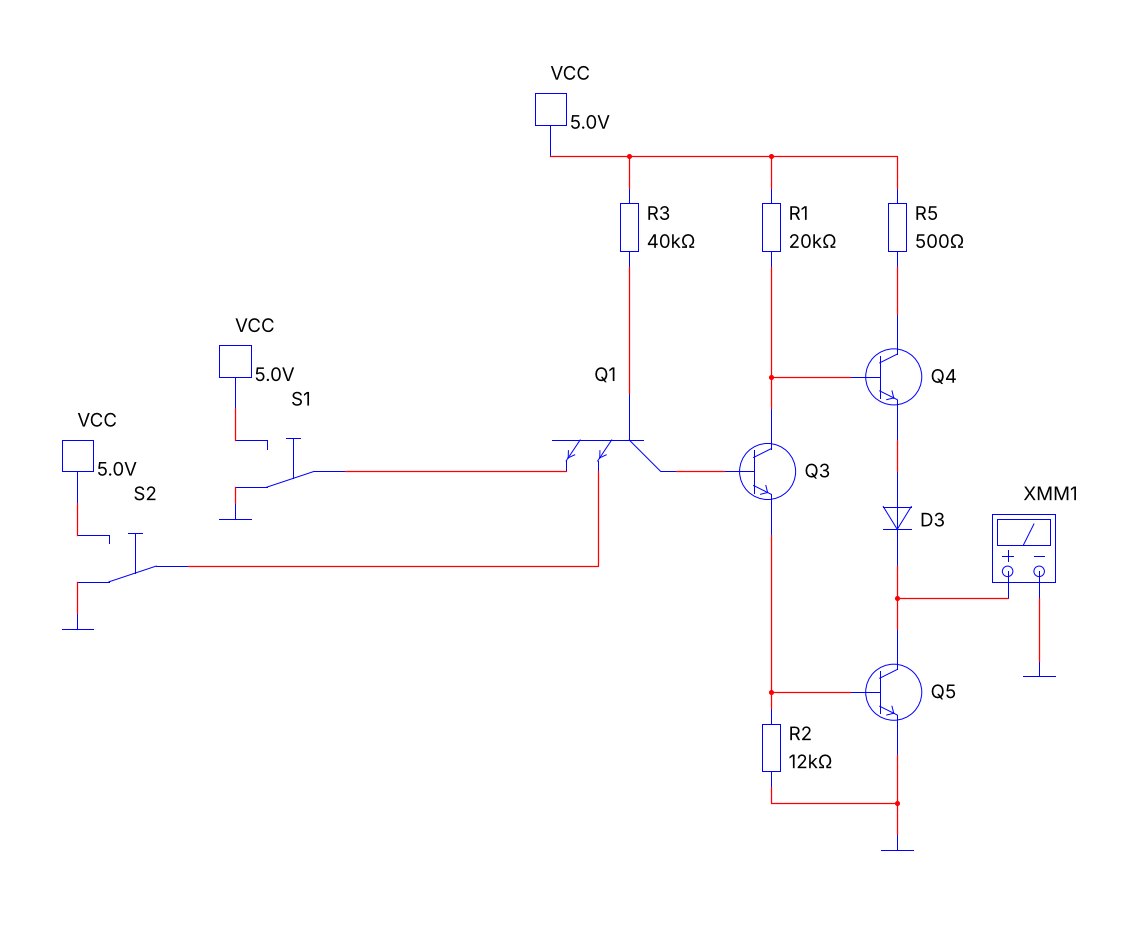

SN74L00 — Маломощная ТТЛ 2И-НЕ
ТТЛSN74L00Маломощная ТТЛ 2И-НЕ
Скачать .ms14Скрипт

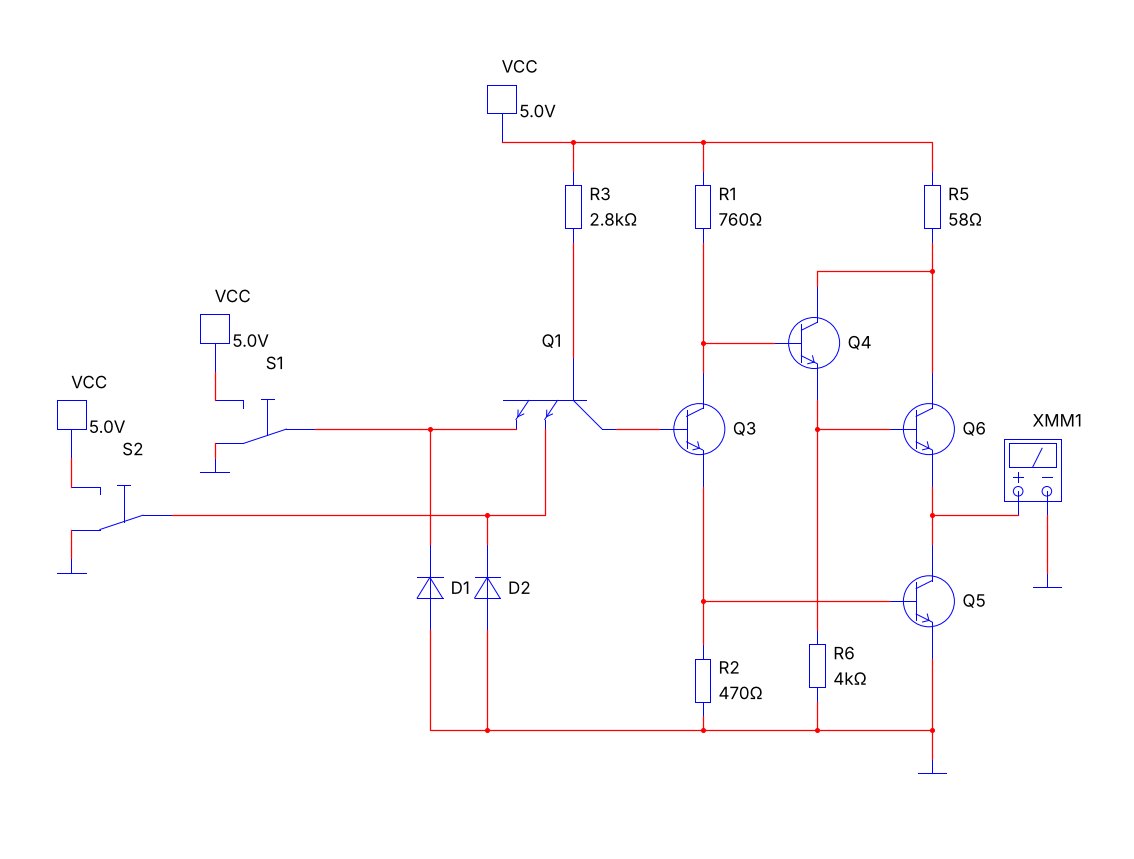

SN74H00 — Быстродействующая ТТЛ, выход на паре Дарлингтона
ТТЛSN74H00Быстродействующая ТТЛ, выход на паре Дарлингтона
Скачать .ms14Скрипт

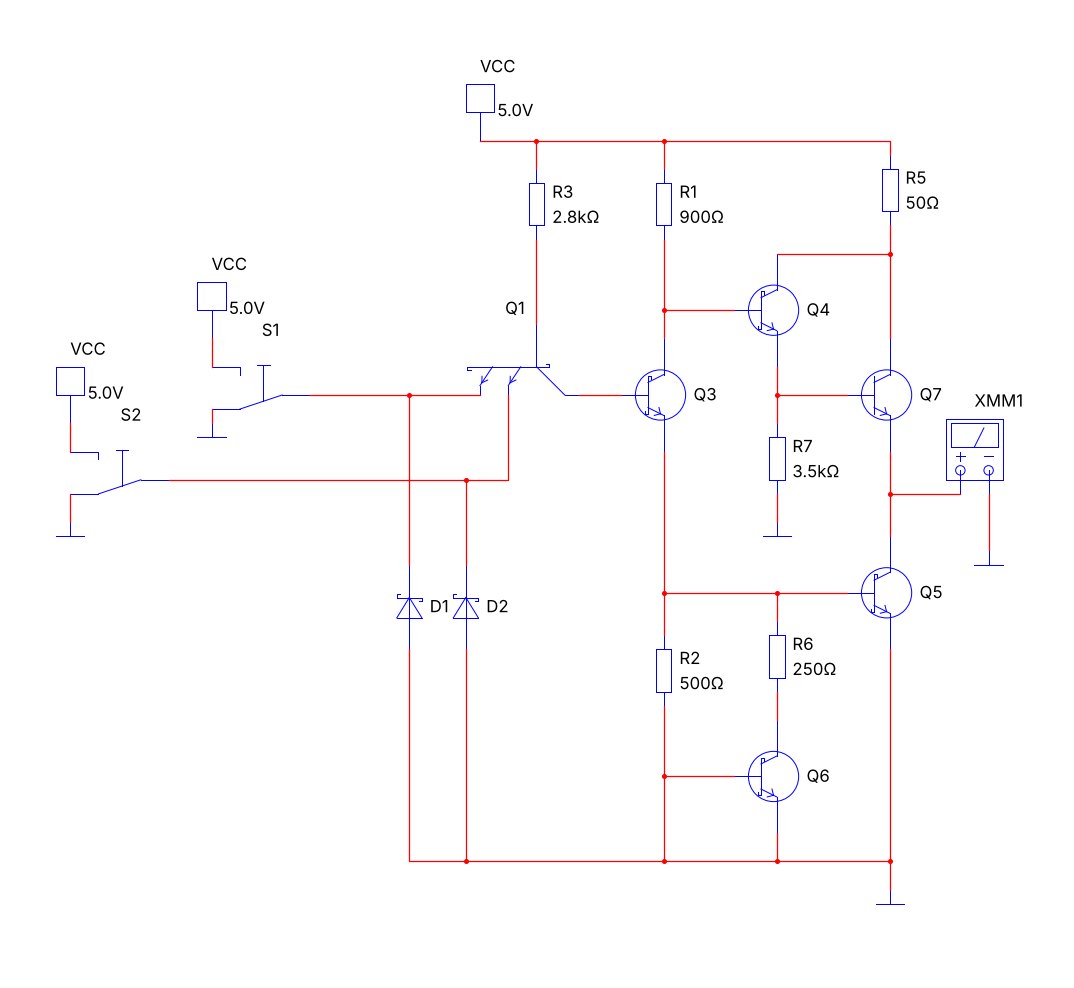

SN74S00 — ТТЛ Шоттки: транзисторы с «крючками»
ТТЛSN74S00ТТЛ Шоттки: транзисторы с «крючками»
Скачать .ms14Скрипт
SN74LS00 — Маломощная ТТЛ Шоттки, узлы на 4 провода
ТТЛSN74LS00Маломощная ТТЛ Шоттки, узлы на 4 провода
Скачать .ms14Скрипт

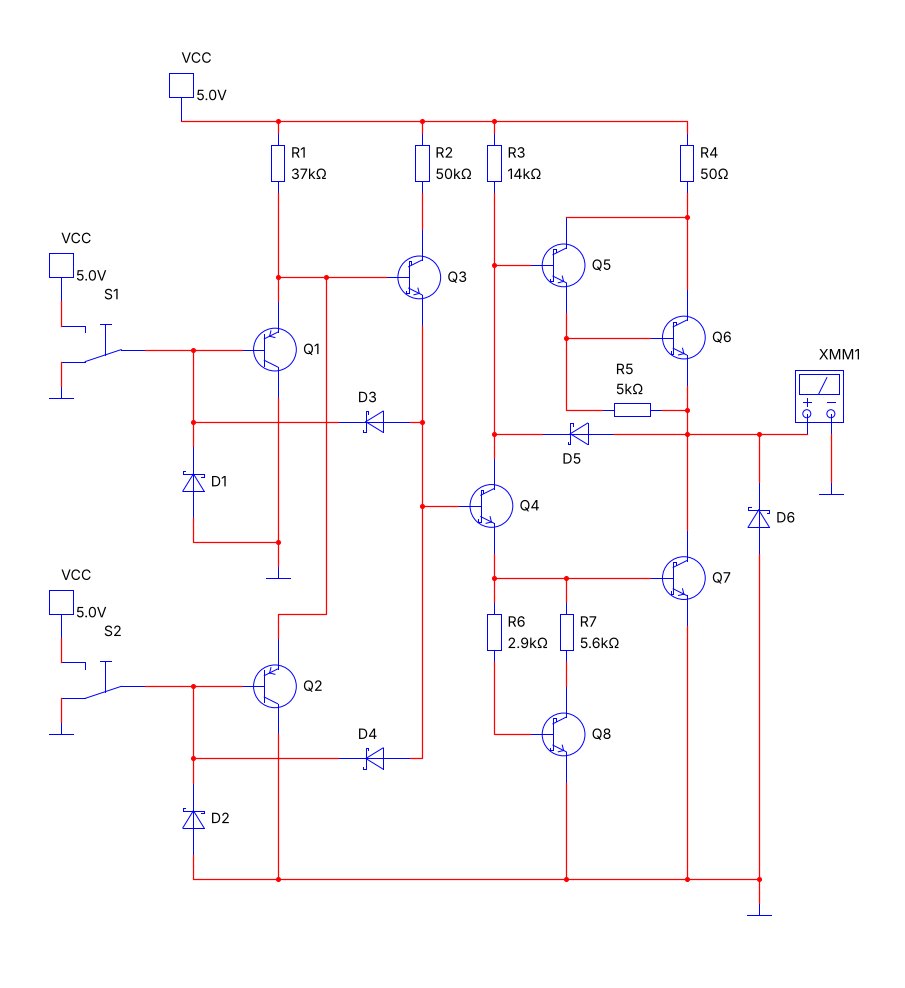

SN74ALS00 — Усовершенствованная ТТЛШ с pnp-входами
ТТЛSN74ALS00Усовершенствованная ТТЛШ с pnp-входами
Скачать .ms14Скрипт
К155ЛР4 — 2-4И-2ИЛИ-НЕ на 4-эмиттерных транзисторах
ТТЛК155ЛР42-4И-2ИЛИ-НЕ на 4-эмиттерных транзисторах
Скачать .ms14Скрипт

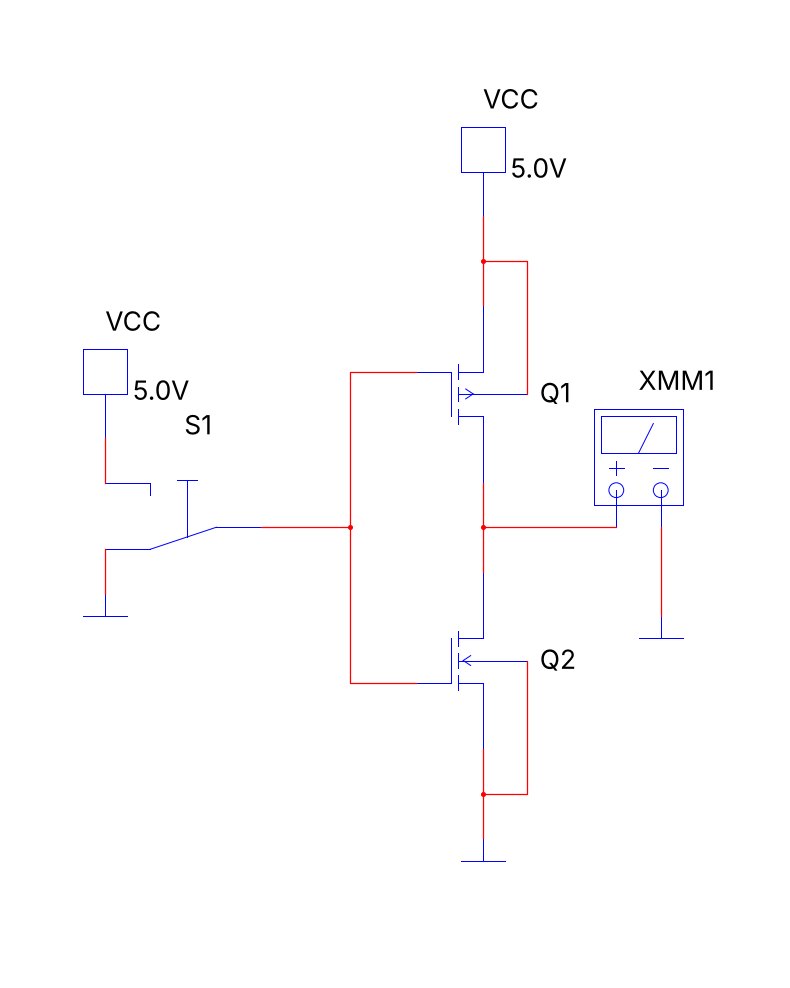

КМОП-инвертор — Базовый элемент НЕ с выводами подложки
КМОПКМОП-инверторБазовый элемент НЕ с выводами подложки
Скачать .ms14Скрипт

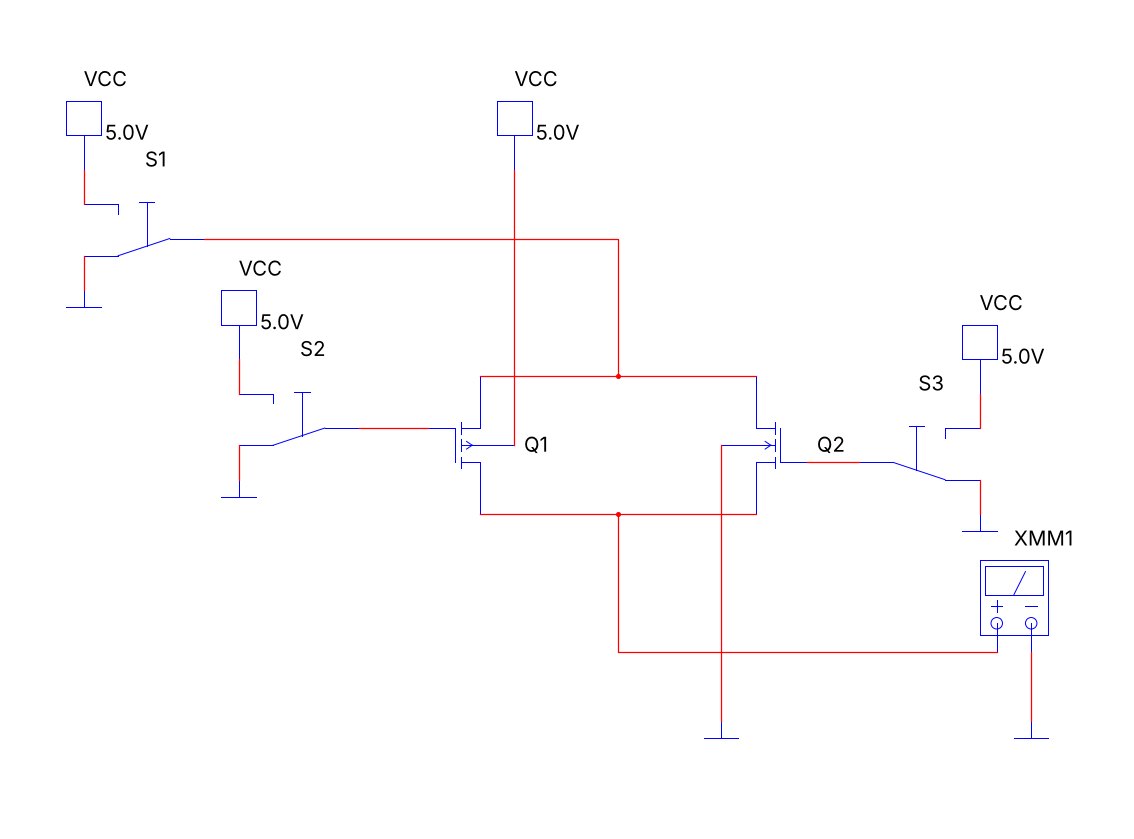

Передаточный вентиль — Аналоговый КМОП-ключ
КМОППередаточный вентильАналоговый КМОП-ключ
Скачать .ms14Скрипт

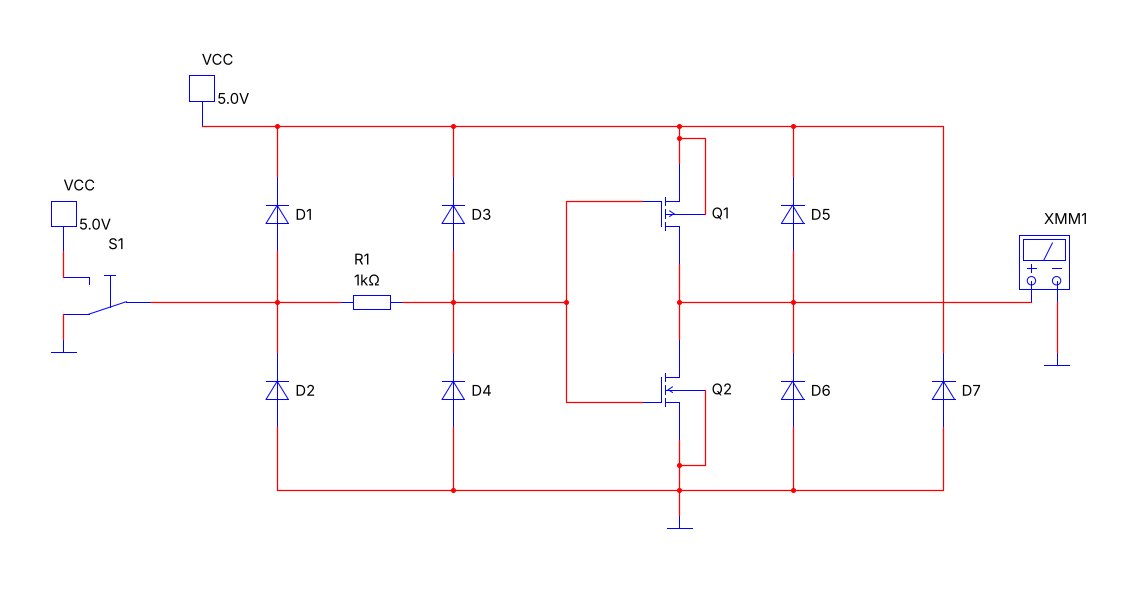

Защита CD4xxxA — Инвертор с диодной защитой входа и выхода
КМОПЗащита CD4xxxAИнвертор с диодной защитой входа и выхода
Скачать .ms14Скрипт

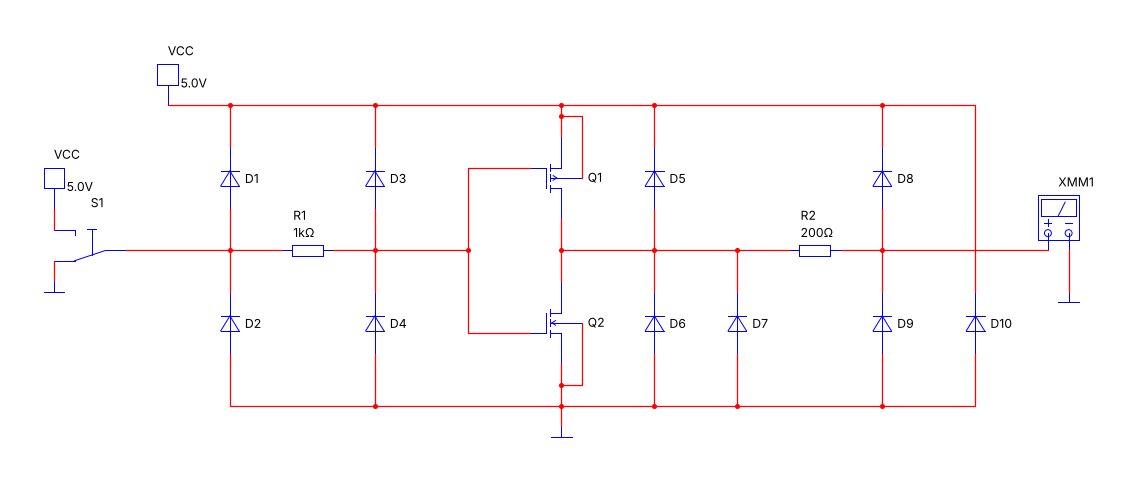

Защита CD4xxxB — Расширенная защита выхода серии B
КМОПЗащита CD4xxxBРасширенная защита выхода серии B
Скачать .ms14Скрипт

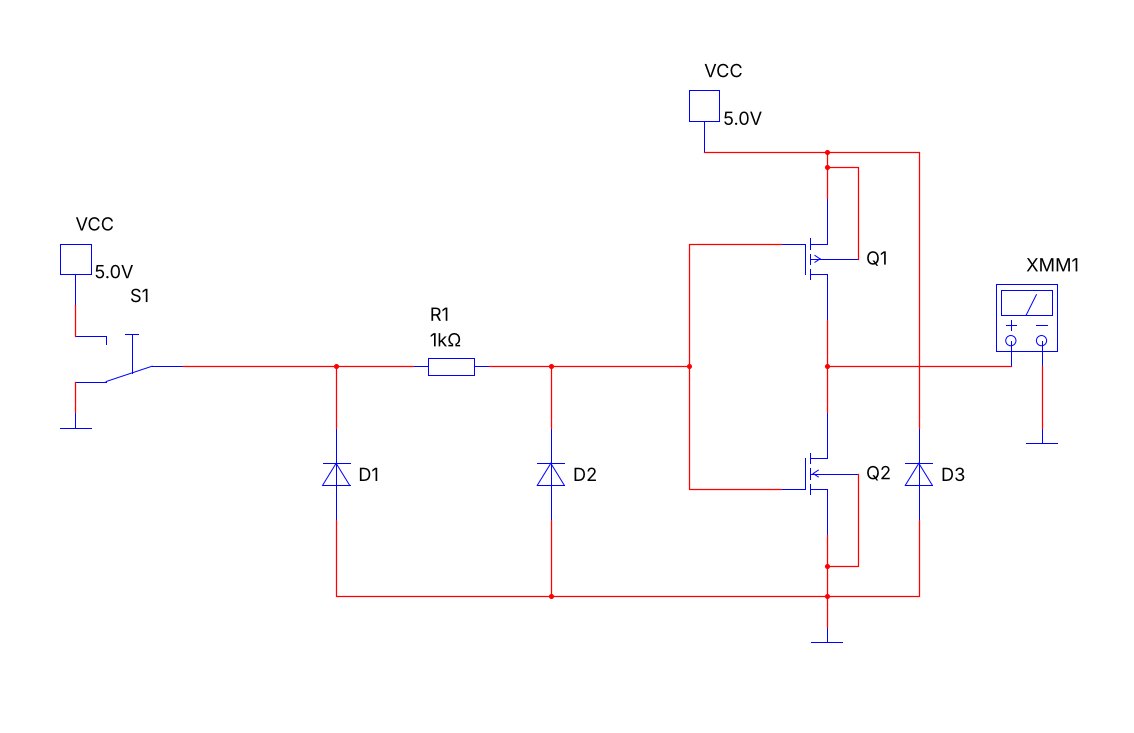

CD4049UB — Инвертор без буфера
КМОПCD4049UBИнвертор без буфера
Скачать .ms14Скрипт

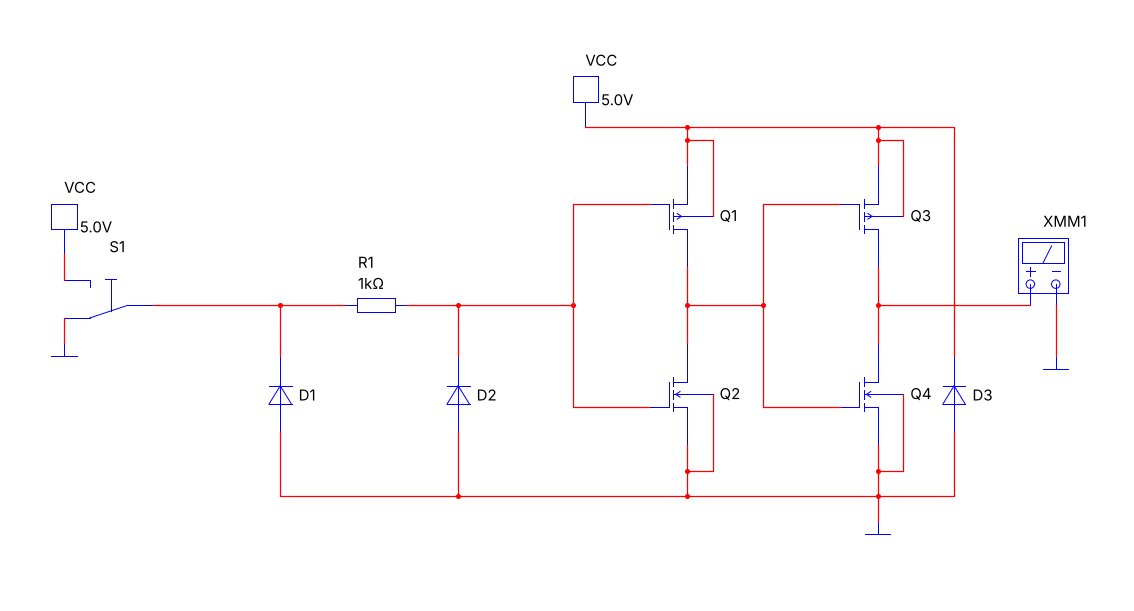

CD4050B — Неинвертирующий буфер
КМОПCD4050BНеинвертирующий буфер
Скачать .ms14Скрипт

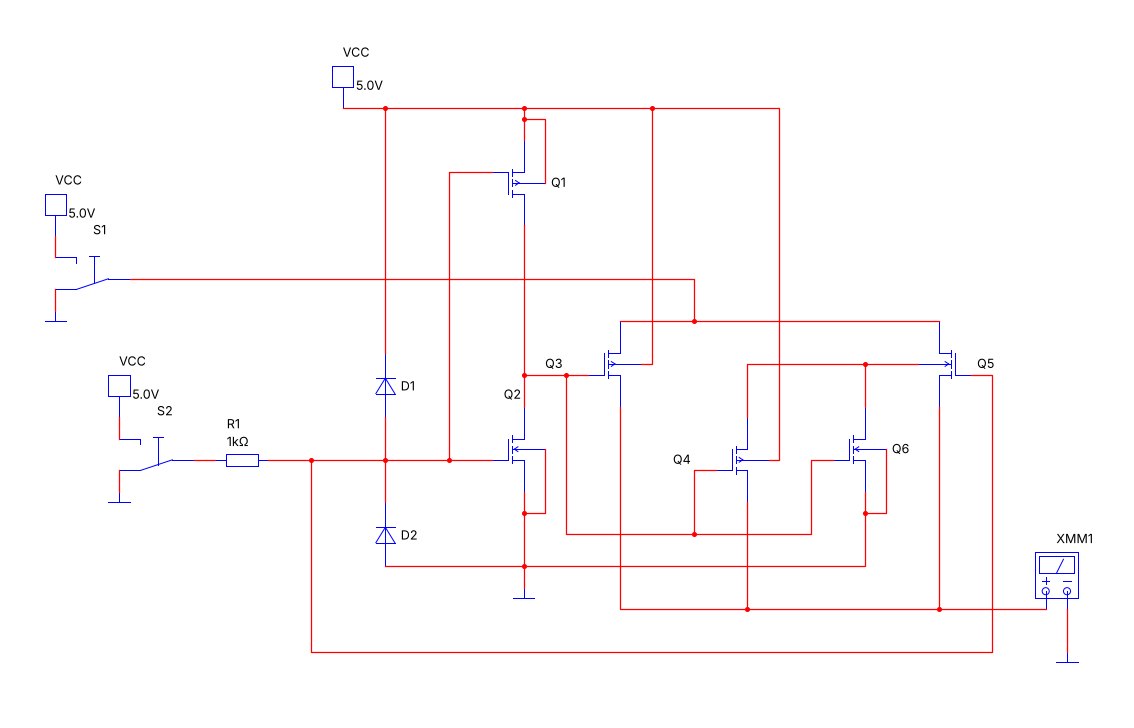

MC14016B — Двунаправленный ключ с управлением
КМОПMC14016BДвунаправленный ключ с управлением
Скачать .ms14Скрипт
CD4001B — Буферизованный 2ИЛИ-НЕ
КМОПCD4001BБуферизованный 2ИЛИ-НЕ
Скачать .ms14Скрипт

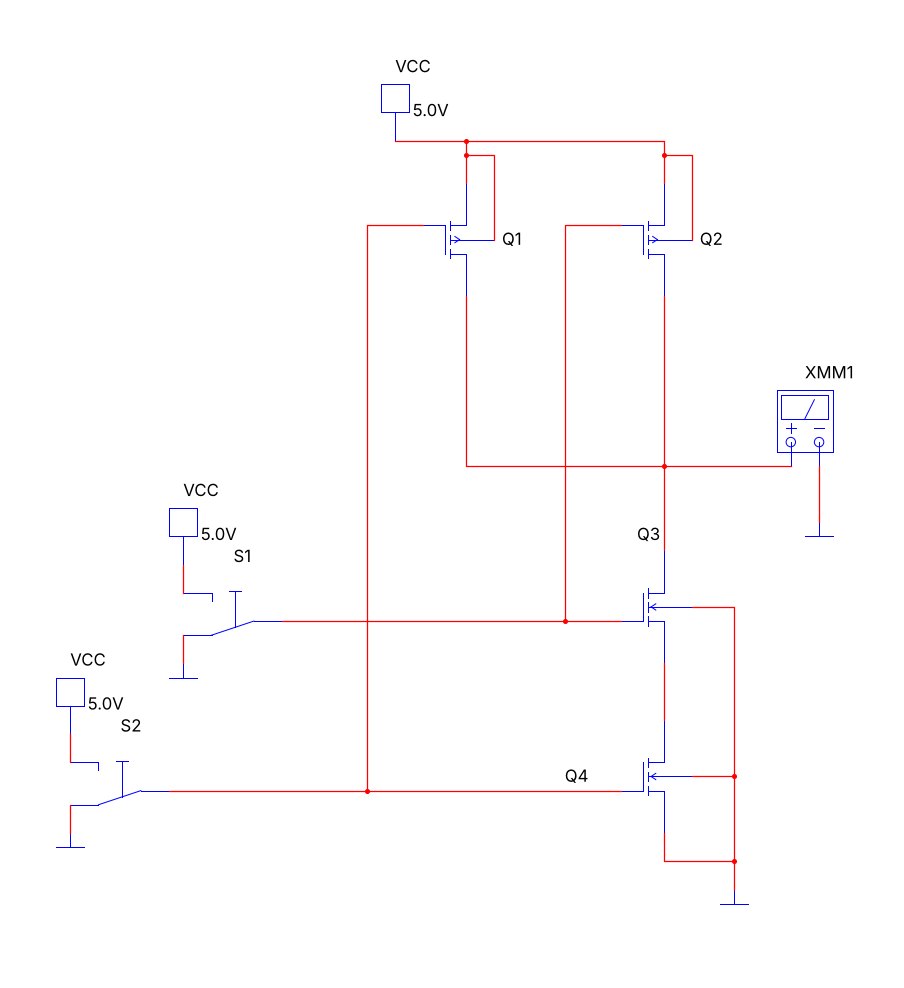

MC14011UB — 2И-НЕ без буфера
КМОПMC14011UB2И-НЕ без буфера
Скачать .ms14Скрипт

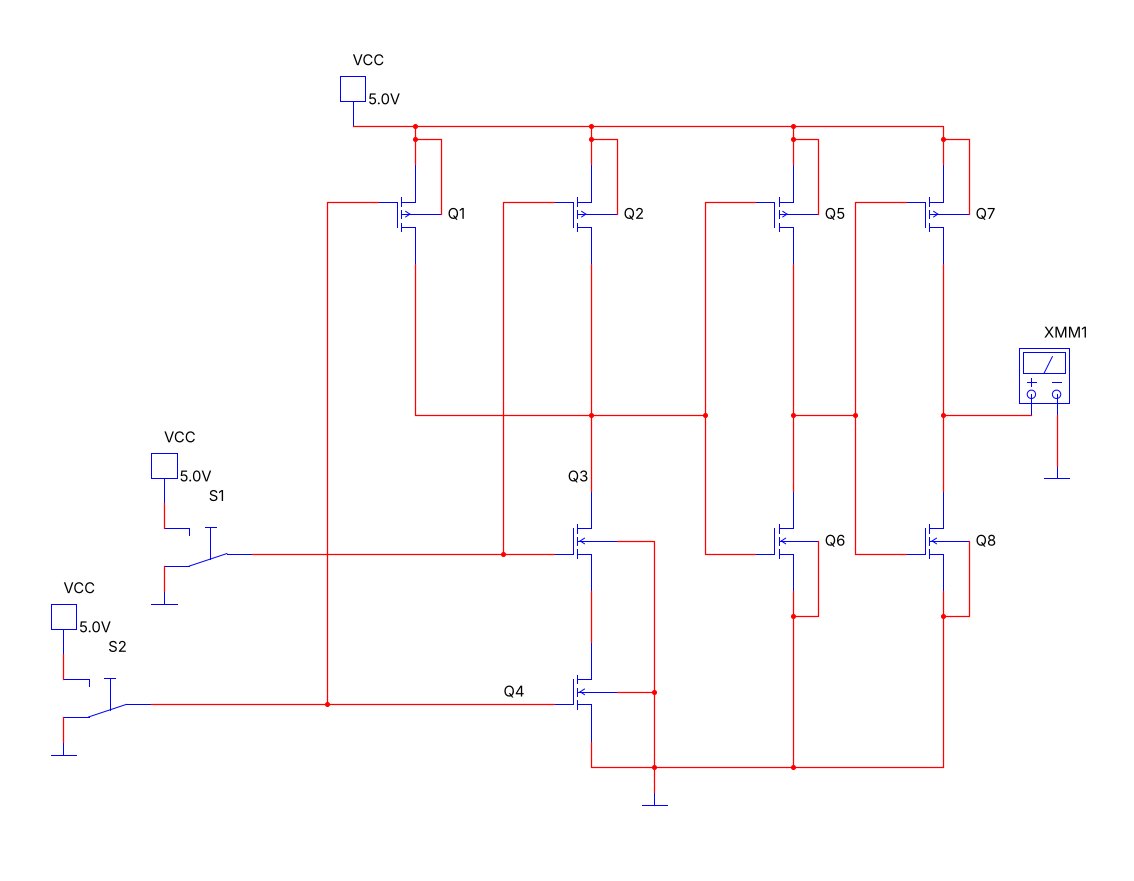

MC14011B — Буферизованный 2И-НЕ
КМОПMC14011BБуферизованный 2И-НЕ
Скачать .ms14Скрипт

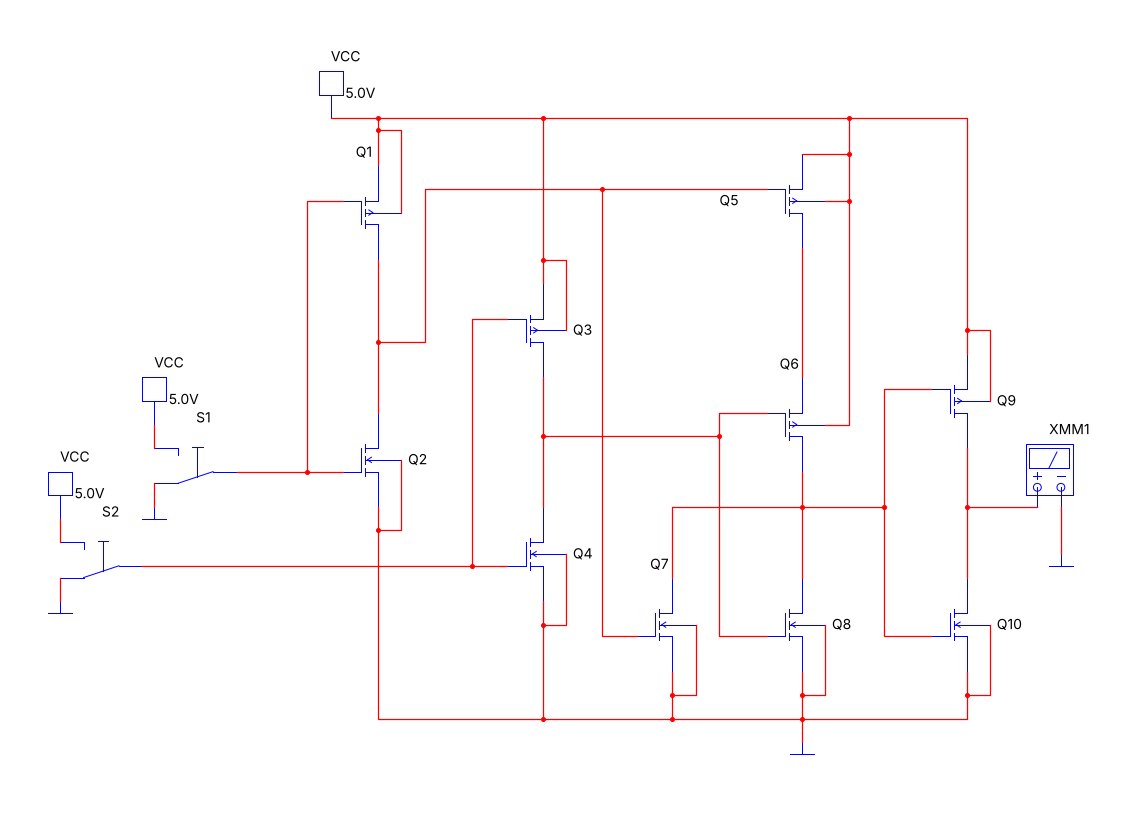

CD4011B — Буферизованный 2И-НЕ на ядре ИЛИ-НЕ
КМОПCD4011BБуферизованный 2И-НЕ на ядре ИЛИ-НЕ
Скачать .ms14Скрипт

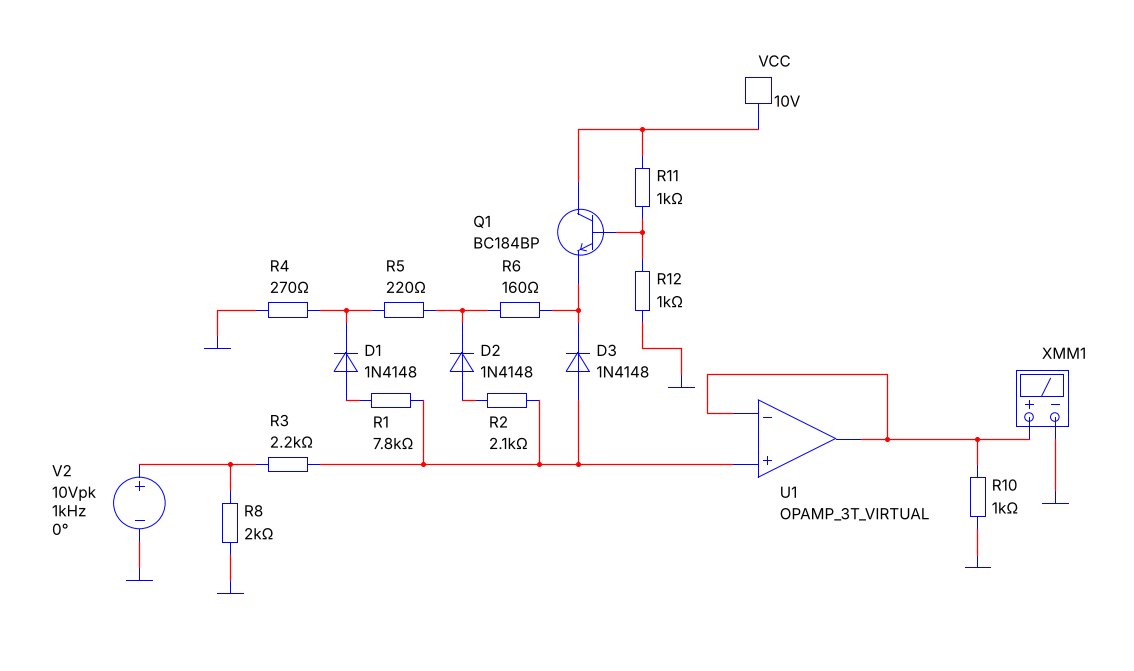

Диодный формирователь — Собран по скриншоту: синус, идеальный ОУ
ДемоДиодный формировательСобран по скриншоту: синус, идеальный ОУ
Скачать .ms14Скрипт

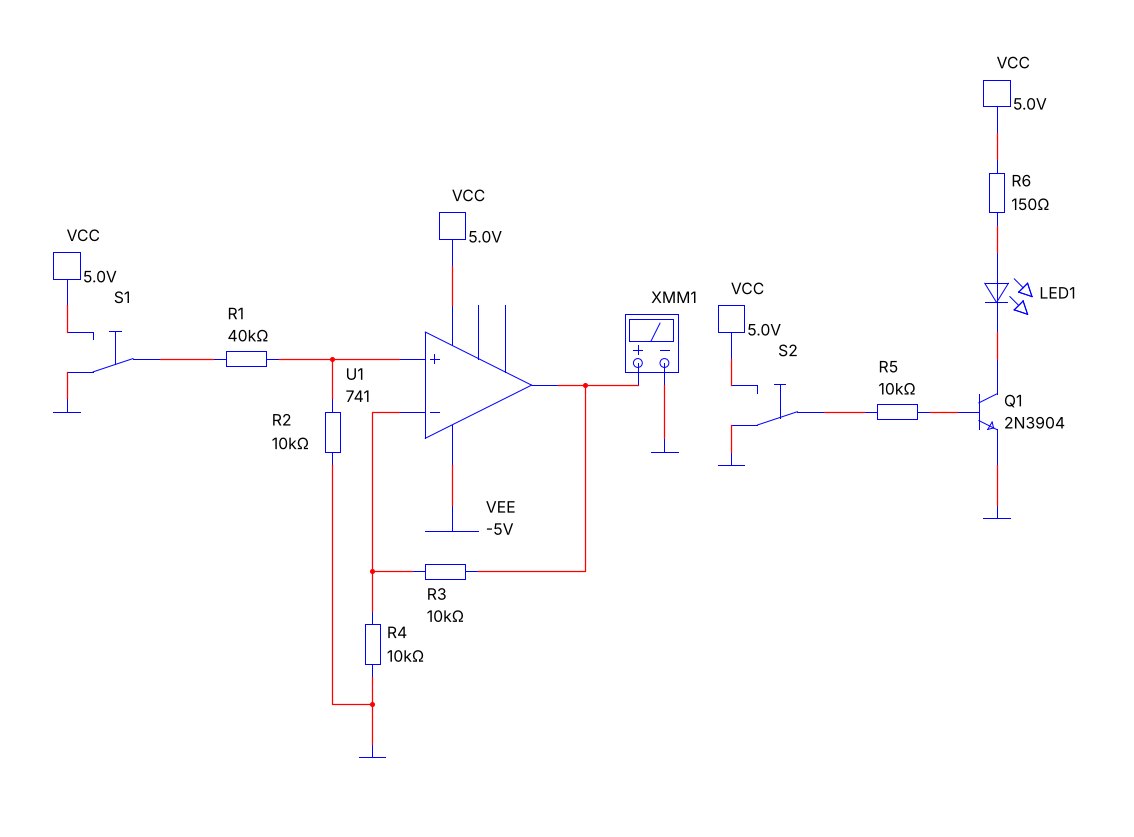

ОУ 741 и светодиод — Детали из каталога Multisim
ДемоОУ 741 и светодиодДетали из каталога Multisim
Скачать .ms14Скрипт

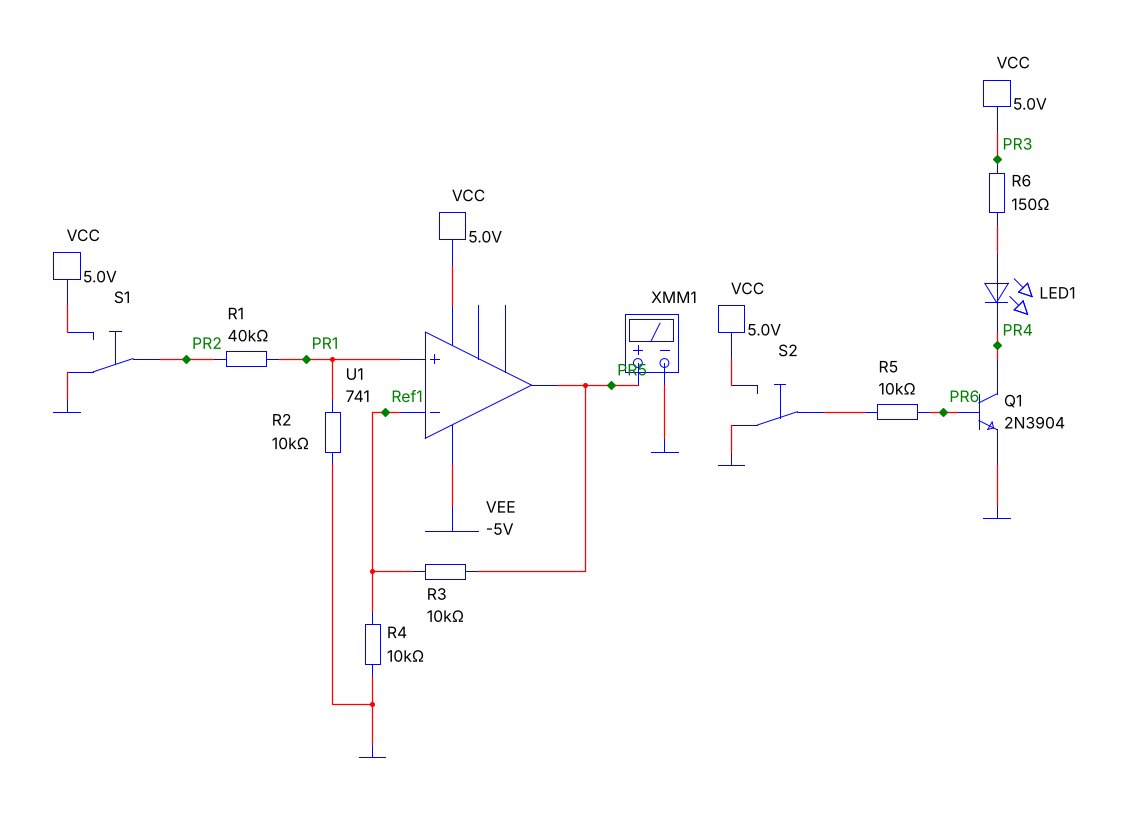

Пробники — Напряжение, ток, мощность, цифровой и дифференциальный
ДемоПробникиНапряжение, ток, мощность, цифровой и дифференциальный
Скачать .ms14Скрипт
Приборы — Генератор, осциллограф, Боде, частотомер
ДемоПриборыГенератор, осциллограф, Боде, частотомер
Скачать .ms14Скрипт

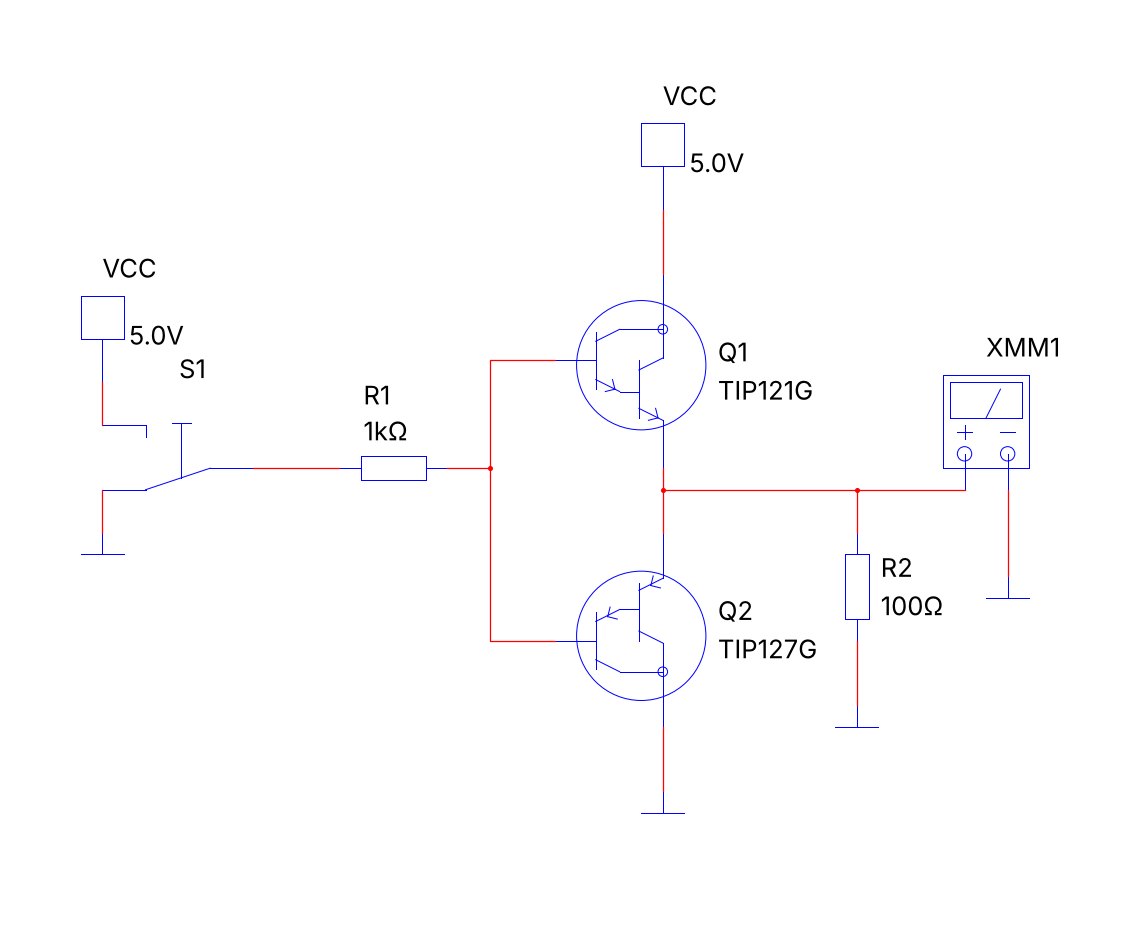

TIP121G / TIP127G — Двухтактный повторитель на добытых деталях
ДемоTIP121G / TIP127GДвухтактный повторитель на добытых деталях
Скачать .ms14Скрипт

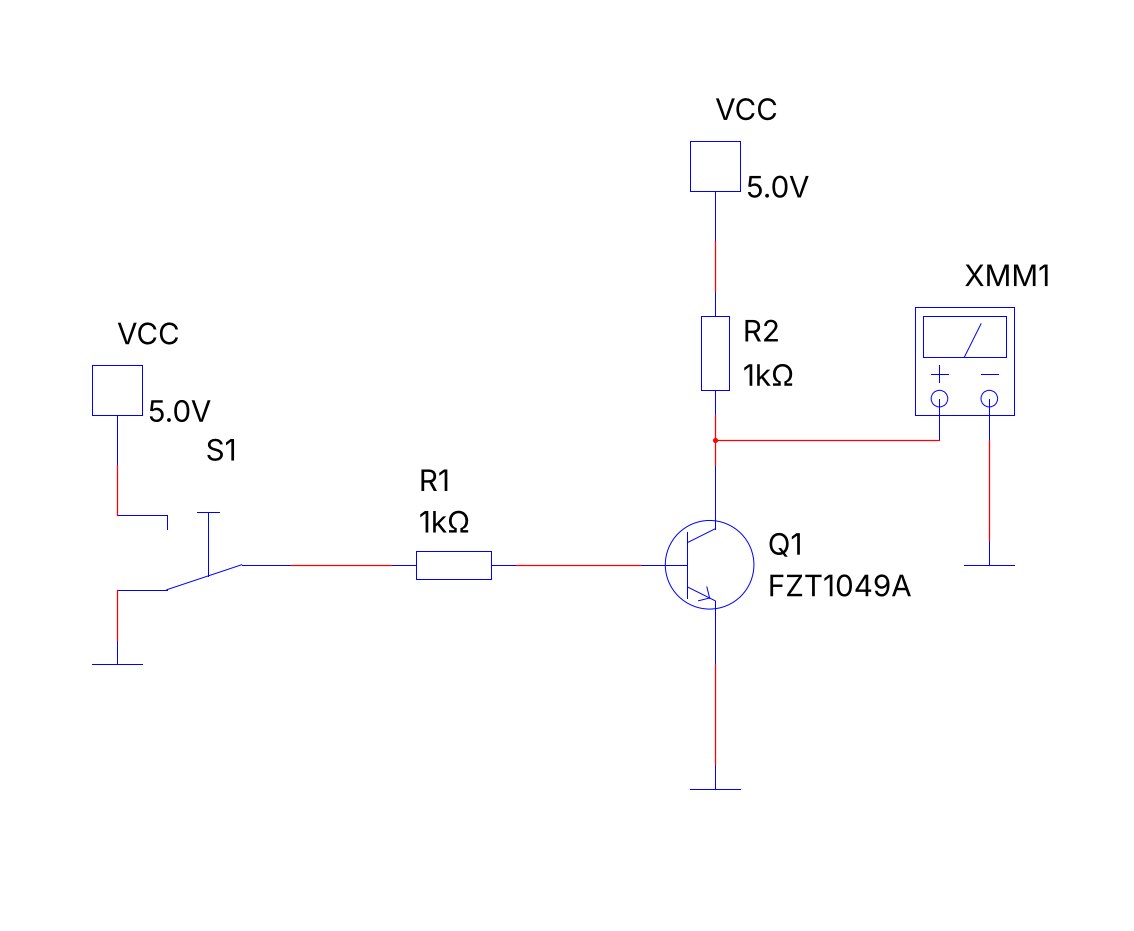

FZT1049A — Ключ на детали, добытой прямо из чата
ДемоFZT1049AКлюч на детали, добытой прямо из чата
Скачать .ms14Скрипт

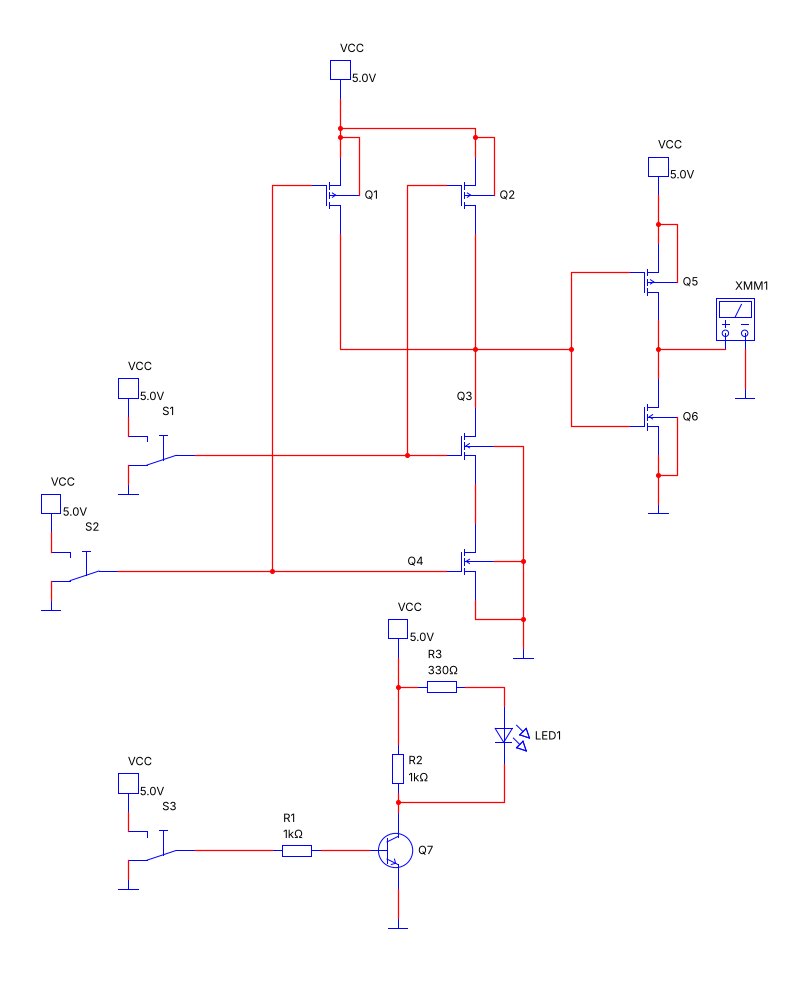

Из готовых узлов — Логическое И и ключ со светодиодом
ДемоИз готовых узловЛогическое И и ключ со светодиодом
Скачать .ms14Скрипт

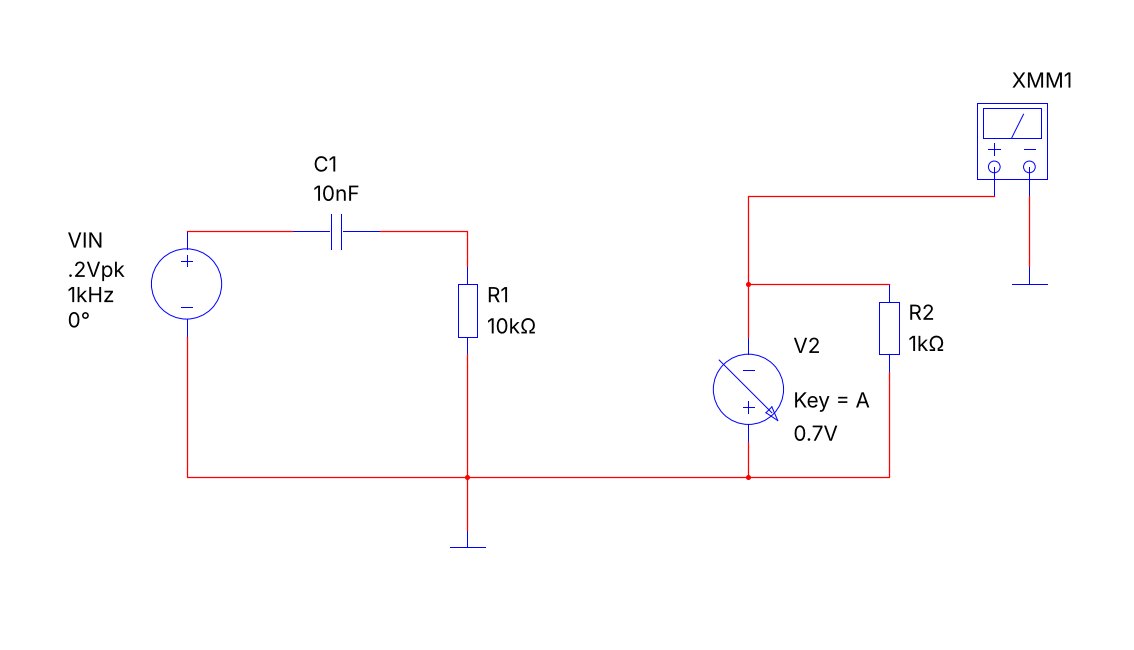

Источники — Переменный и интерактивный источники
ДемоИсточникиПеременный и интерактивный источники
Скачать .ms14Скрипт
Как открыть: скачайте .ms14 и откройте в Multisim 14. На входах — ключи на VCC и землю (нажмите клавишу, подписанную у ключа), на выходе — мультиметр XMM1. Запустите моделирование кнопкой Run (F5).
