Схемы для Multisim — по картинке, а не вручную
Отправьте Claude скриншот схемы, рисунок из учебника или методички — и получите готовый файл .ms14, который открывается в NI Multisim 14 без единого диалога и сразу моделируется. Расположение элементов и ход проводов — как на исходном рисунке.
Три шага от картинки до моделирования
Вы присылаете рисунок — нейросеть описывает схему коротким скриптом, а навык превращает его в настоящий файл Multisim и проверяет результат.
Картинка
Скриншот, фото страницы учебника, рисунок из LTspice или KiCad — или просто словами: «КМОП-инвертор с ключом на входе».
Сборка
Детали переносятся целиком из файлов Multisim: символ, SPICE-модель, окно свойств — как будто поставлены вручную.
Проверка и файл
Перед выдачей — проверка наложений и прогон в ngspice. Скачиваете .ms14, открываете и сразу запускаете моделирование.
Всё, что обычно отнимает вечер, — за минуту
Навык умеет не только расставлять детали: он знает, как Multisim хранит схемы, и обходит все его ловушки.
Настоящие детали Multisim
Около 250 деталей — транзисторы, ОУ, диоды, светодиоды, логика, таймеры, источники. Каждая клонирована из файла, сохранённого самим Multisim.
Любая деталь по запросу
Не нашлось в каталоге? Один двойной щелчок по get_parts.bat — и Multisim на вашем ПК сам отдаёт деталь. Около секунды.

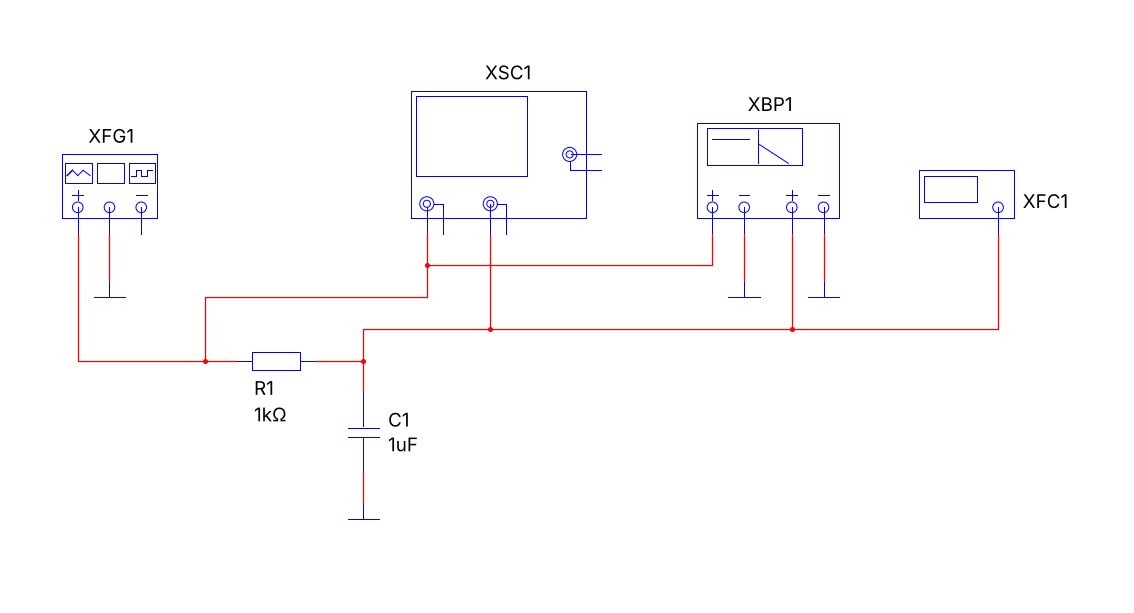

Приборы и пробники
Мультиметр, осциллограф, генератор, Боде, частотомер, ваттметр. Пробники напряжения, тока, мощности — с настройками, как у живых.
Символы как в учебнике

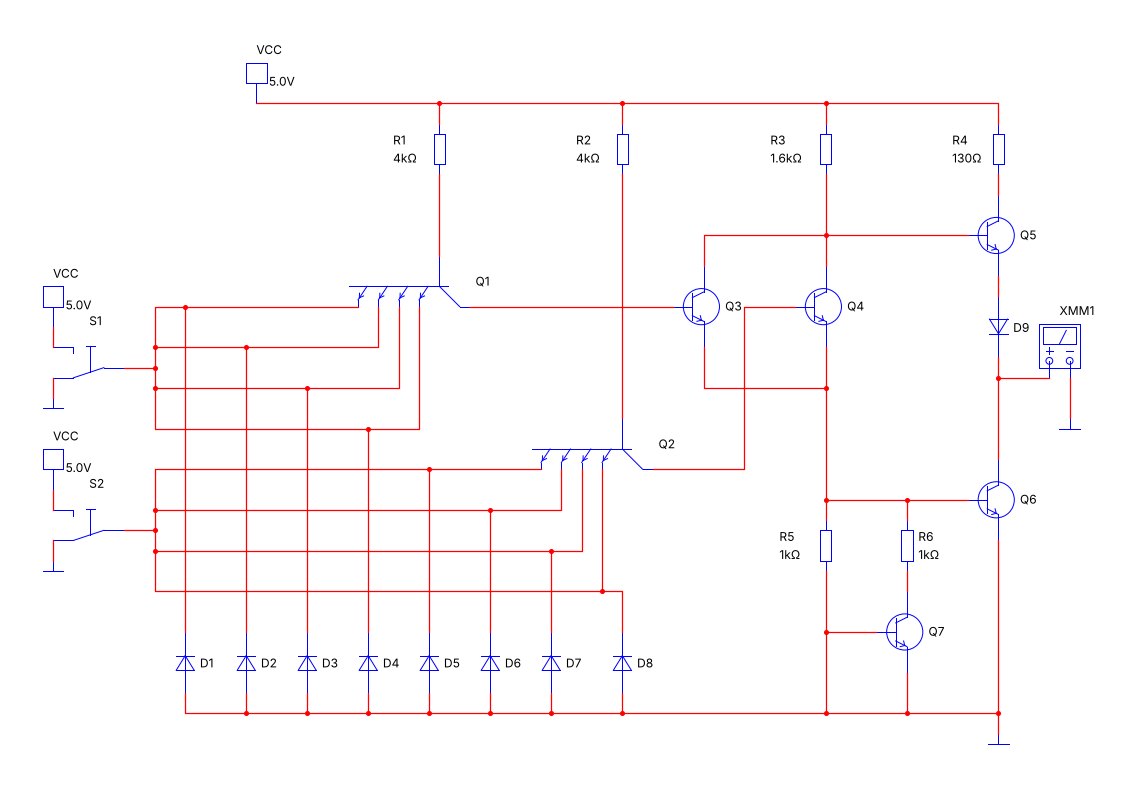

Транзисторы Шоттки с «крючками», многоэмиттерные транзисторы ТТЛ, МОП с выводом подложки — подсхемами, которые выглядят как на рисунке.
Библиотека узлов

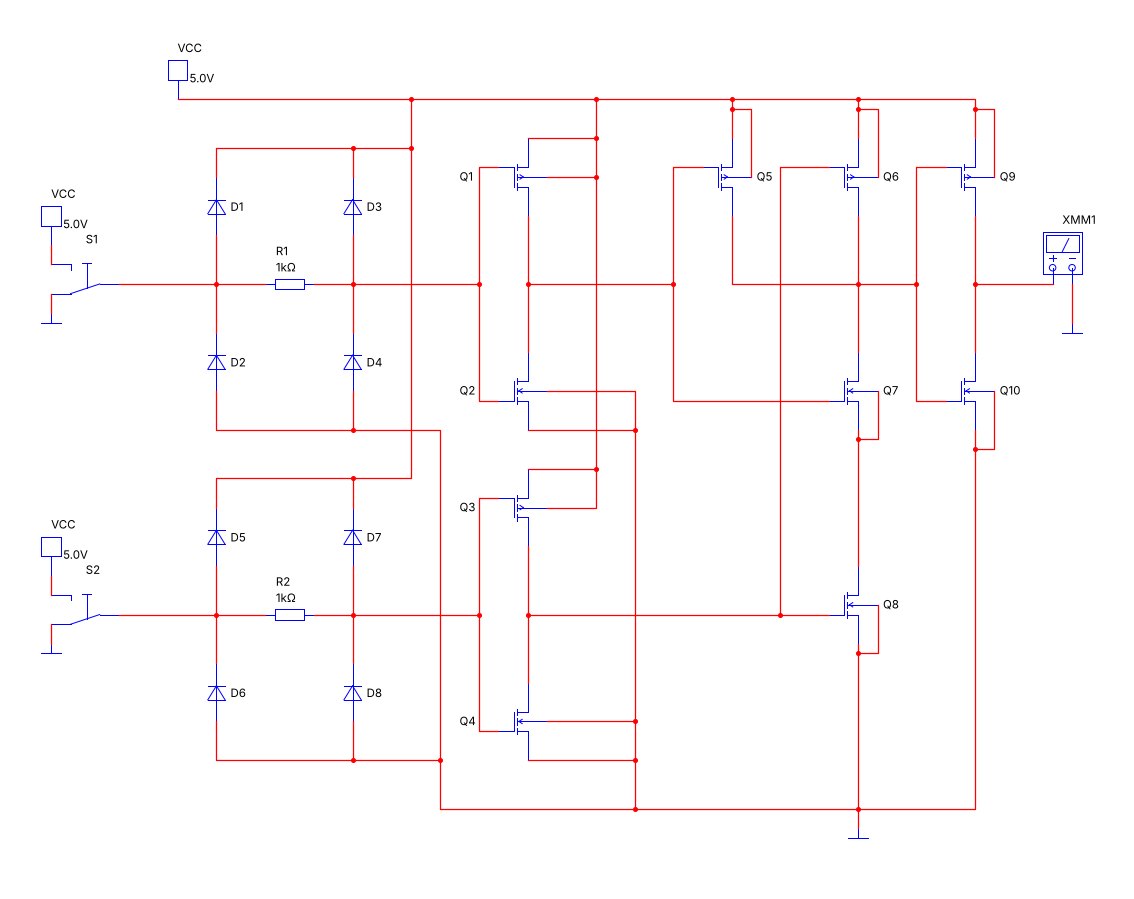

Инвертор, 2И-НЕ, 2ИЛИ-НЕ, защита входа, ключ, двухтактный повторитель, фильтры — одной строкой и в любом повороте.
Проверка до открытия
Провода внахлёст, провод через вывод или корпус, наложенные подписи ловятся сразу. В ngspice — таблица истинности или размах сигнала.
Самообновление
В claude.ai навык в начале каждого чата сам подтягивает свежую версию из репозитория — перезагружать архив не нужно.
Детерминированная сборка
Один и тот же скрипт всегда даёт байт в байт один и тот же файл. Удобно сравнивать версии и делиться схемами.
Раскладка повторяет рисунок
Навык снимает координаты с картинки: транзистор — восемь клеток сетки, провода идут теми же путями, земля — одна общая шина снизу. Схему легко сверить с методичкой и сдать преподавателю.
- Узлы на четыре провода там, где на рисунке точка
- Пересечения без соединения — там же, где в книге
- Подписи сами встают туда, где ничего не перекрывают
- Лист Multisim подбирается под размер схемы
Кому пригодится
Студентам
Лабораторные и курсовые по схемотехнике: схемы из методички в Multisim за минуты, а не за вечер. Остаётся время разобраться, как они работают.
Преподавателям
Готовые файлы к лекциям и заданиям: десятки вариантов схем без ручной работы, все — с одинаковым оформлением.
Инженерам
Быстро проверить идею из даташита или чужой схемы: картинка → модель → осциллограф, без перерисовки.

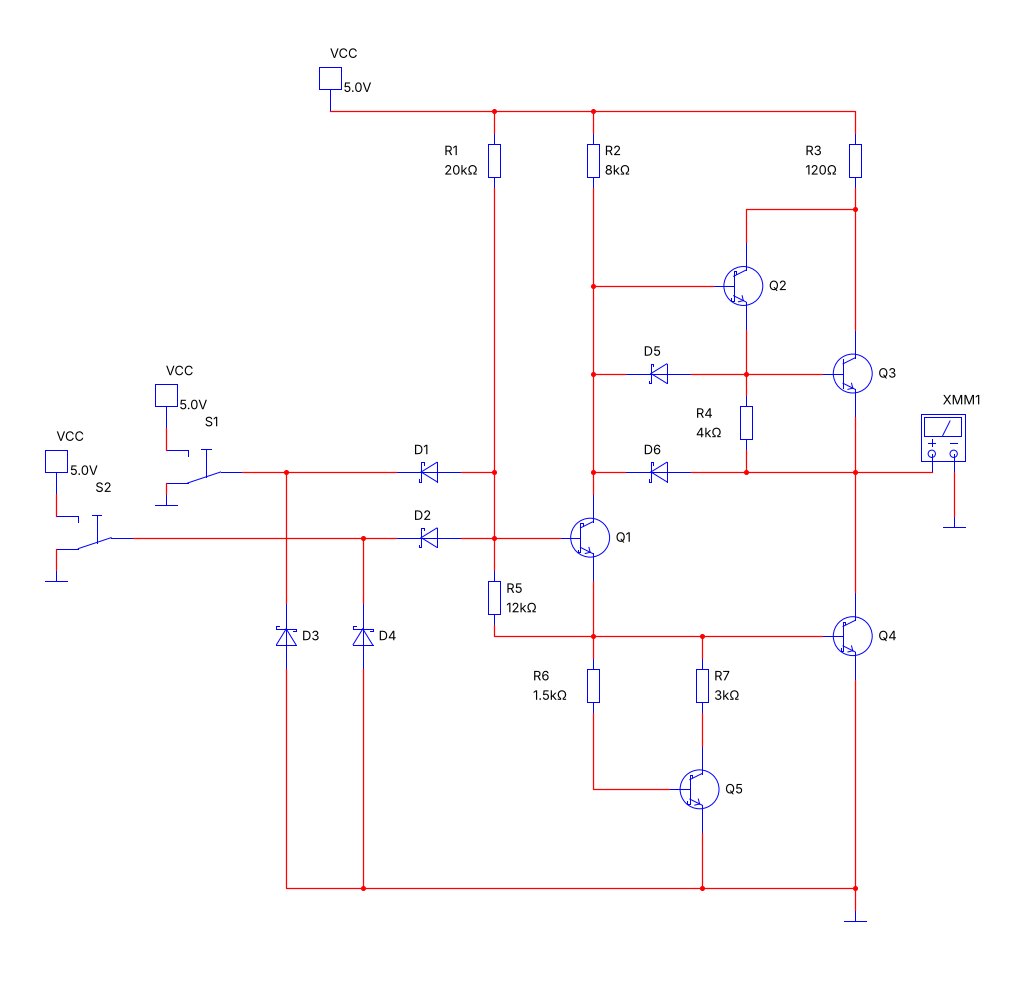

Схемы, проверенные в Multisim 14.3
Каждая открыта руками в Multisim: без диалогов при открытии, показания совпадают с ngspice.
Схема — это десять строк Python
Под капотом — открытая библиотека: элементы ставятся в клетки сетки, провода — списками точек. Ядру нужна только стандартная библиотека Python, превью строит matplotlib, проверку делает ngspice.
from scheme import * S = Scheme('CMOS_inverter') inv = S.block('cmos_inv', 20, 14) # узел vdd, g = S.vcc(29, -2), S.gnd(29, 30) x = S.switch('S1', 10, 14) # вход y = S.meter('XMM1', 36, 14) # выход S.wires([[x, inv['IN']], [inv['OUT'], y], [vdd, inv['VDD']], [inv['GND'], g]]) S.build() # файл + проверки
Частые вопросы
Нужен ли Multisim, чтобы получить файл?
Нет. Файл собирается везде, где есть Python, — в том числе прямо в чате claude.ai. Multisim нужен, чтобы открыть результат и чтобы добывать новые детали через get_parts.bat.
Какие версии Multisim поддерживаются?
Файлы в формате Multisim 14; всё проверено в Multisim 14.3 на Windows.
Что, если нужной детали нет?
Claude допишет её имя в файл заказа, вы закрываете Multisim и запускаете get_parts.bat — Multisim сам сохраняет деталь, и навык добавляет её в каталог. Если детали нет и в базе Multisim, Claude предложит аналог и прямо скажет об этом.
А схема с микроконтроллером?
Прошивку Multisim не моделирует, поэтому разумно собирать аналоговую часть платы: питание, каскады на ОУ, датчики. Цифровые микросхемы без SPICE-моделей пока в каталог не входят.
Это бесплатно?
Да, проект открыт под лицензией MIT. Нужна только подписка claude.ai или Claude Code.
Попробуйте на своей схеме
Скачайте навык, загрузите в claude.ai и отправьте картинку. Две минуты на подключение.
